中望CAD入門基礎:常用的幾個繪圖命令
最近,非常多同學來信,希望能出一些中望CAD制圖的教程。
那么問題就來了,有的小伙伴希望能出比較困難的,看起來就不一般的功能和技巧使用。
但更多的,是希望能提供一些基礎教程,甚至是從軟件的基本認識,簡單繪圖命令開始。
事實上,入門教程對大多數新手小伙伴來說還是非常重要的,從上一期介紹簡單繪圖命令的文章就可以看得出來,今天繼續更新相關內容。
1、PL多段線
上期已經提及過,今天補充一個畫圓弧的小知識。
多段線可以接圓弧,而且可以指定圓心,具體操作如下:
另外,圓弧也可以指定點畫,操作如下:
2、REC矩形
畫矩形,這里介紹兩種
倒角和圓角

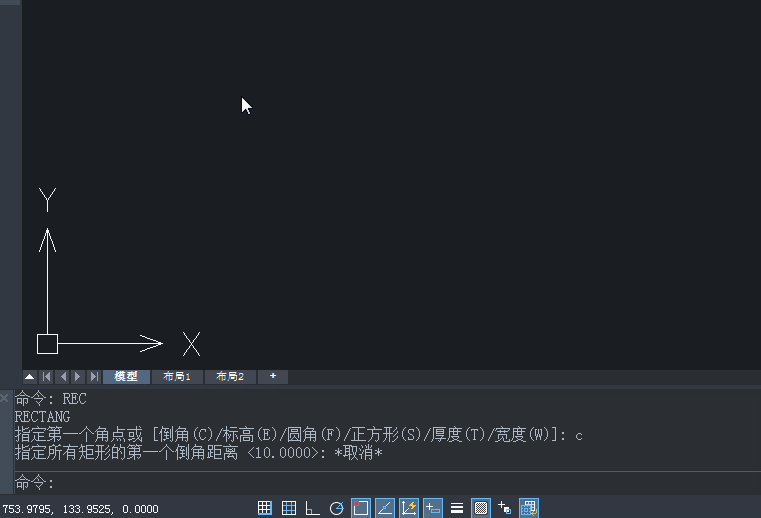

可以預先設定要畫的矩形的圓角和倒角,這里顯示叫做圓角/倒角模式。
這樣設定后,接下來REC命令下所有矩形,都會默認為有圓角或者倒角。

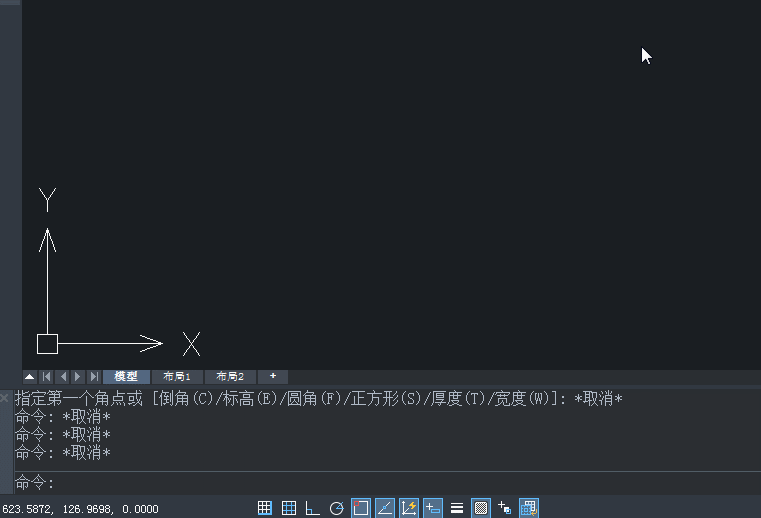

另外一種是厚度T,可以賦予所畫矩形一個固定厚度,這樣接下來畫的矩形也會在默認的厚度模式下,有三維屬性。

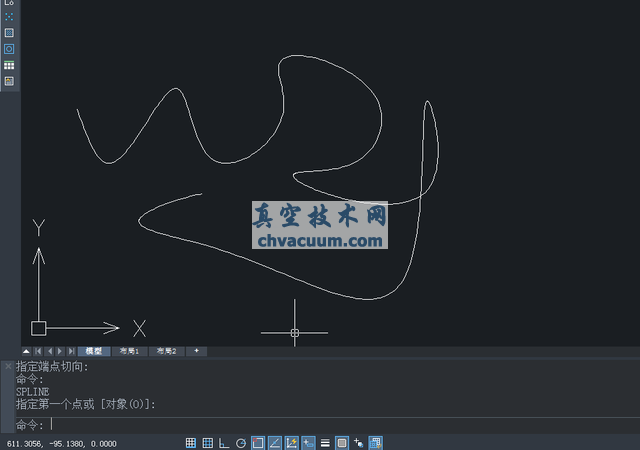

3、SPL樣條曲線
這些不規則的線條都有什么作用的呢?
一般用作生成地形圖的地形線、局部剖面的分界線等等。
可以用坐標讓它變得規則起來。
4、HELIT螺旋線
螺旋線主要分為這幾個部分,外圈圓的直徑、內圈圓的直徑、圈數以及圈高。
這些參數基本上可以從字面上理解,而圈高則有必要解釋一下,其值必須為正且非零。

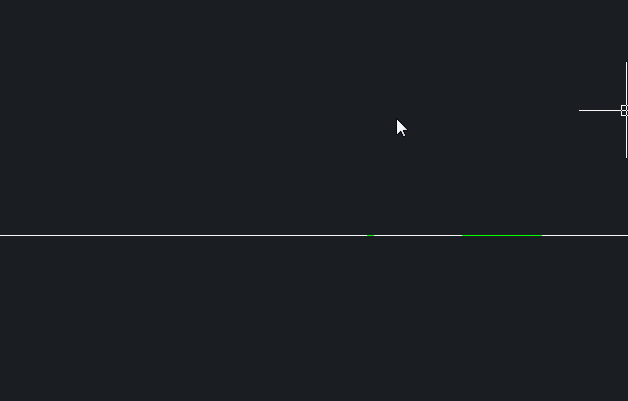

螺旋線也可以當作波浪線來用,如下圖
這里選擇切換左視圖畫螺旋線,底面和頂面半徑和圈高都是10,圈數5,移動到適當?shù)奈恢眉纯伞?/p>
