教你實現CAD圖紙到SolidWorks的2D—3D轉換

2019-10-05 鬼馬 真空技術網整理

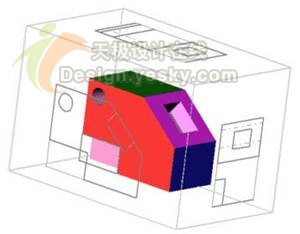

  傳統的機械繪圖,是想象出零部件的立體形狀,然后對立體模型從各個方向上投影,生成各投影面上的二維視圖,加以標注尺寸等注釋,生成基本的二維的圖紙。如下圖。

  但是二維圖紙的缺點也是明顯的,就是略復雜點的就顯得不直觀,需要人為的正確想象。如果有三維的數模展現,并且能旋轉、縮放,就更加直觀易懂了。

  現在有了三維CAD軟件SolidWorks的輔助,實現2D—3D轉換,生成一般的三維數模是比較簡單的事。對于從AutoCAD到三維軟件過渡的設計者來說,SolidWorks的這個功能容易上手,可以幫助你輕松完成從AutoCAD到三維CAD軟件的跨越。

○ SolidWorks簡介

  SolidWorks是功能強大、易學易用和高效創新的三維CAD系統,可進行機械設計、零件設計、模具設計、裝配體和工程圖設計、消費品設計等。

  SolidWorks公司成立于1993年,1995年推出了第一版SolidWorks95。1997年SolidWorks公司被達索收購(也就是CATIA母公司)。SolidWorks公司致力于將大家認為復雜、高級的3D CAD應用簡易化、平民化,使絕大部分工程師都能快捷上手。SW公司100%投入于3D CAD的研究、根據客戶需求提供強有力的技術創新、為工程師整合全面的輔助系統(CAE 等)。公司目標是成為機械設計領域中的三維標準。

  從2D-3D的跨越可謂是傳統機械繪圖的逆向過程(類似圖1,但是由投影視圖生成立體模型)。輸入的2D草圖可以是AutoCAD的DWG格式圖紙,也可是SolidWorks工程圖,或者是SolidWorks的草圖。

  本文討論如何從AutoCAD的圖紙輸入到SolidWorks中實現2D—3D的轉換。

  原理:很多三維CAD/CAM軟件的立體模型的建立,是直接或間接的以草繪(或者稱草圖)為基礎的,這點尤以PRO/E為甚。而三維軟件的草繪(草圖),與AutoCAD等的二維繪圖大同小異(不過不同的就是前者有了參數化的技術)。


  在SolidWorks中,就是將AutoCAD的圖紙輸入,轉化為SolidWorks的草圖,從而建立三維數模。

  基本轉換流程:

  1.在SolidWorks中,打開AutoCAD格式的文件準備輸入。
  2.將*DWG,DXF文件輸入成SolidWorks的草圖。
  3.將草圖中的各個視圖轉為前視、上視等。草圖會折疊到合適的視角。
  4.對齊草圖。
  5.拉伸基體特征。
  6.切除或拉伸其它特征。

  在這個轉換過程中,主要用2D到3D工具欄,便于將2D圖轉換到3D 數模。

  下面以AutoCAD2004和SolidWorks2005為例,看一下如何從AutoCAD的圖紙輸入到SolidWorks中:

一、2D圖紙準備工作

  因?yàn)榇宿D(zhuǎn)換主要是用的繪圖輪廓線,其余的顯得冗余,所以在AutoCAD中,需要將二維圖形按照1:1的比例,繪制在一個獨立的層中,比如“0層”。

  注意:輸入SolidWorks的CAD二維圖形一定要注意比例,在單位統一的前提下(比如都是毫米),SolidWorks是嚴格按照輸入的CAD圖形轉換為草繪并生成數模的。

  如果是已經繪制好的圖紙,調整各個視圖,并將其它圖素如中心線,標注線,剖面線等等分別設置在各自獨立的圖層中。
