濺射離子泵的結構及其抽氣機理
濺射離子泵又稱潘寧泵,它是靠潘寧放電維持抽氣的一種無油清潔超高真空泵。是目前抽惰性氣體較好的真空獲得設備。
一、濺射離子泵的結構
濺射離子泵主要由陽極、陰極、磁場和電源四大部分組成。根據陰極、陽極和電位的不同,可以有好幾種不同結構,這里僅介紹最簡單的二極型濺射離子泵。
圖4:濺射離子泵示意圖
如圖4所示,陽極由多個不銹鋼圓筒(或四方格、六方格)組成,放于兩塊由鈦板組成的陰極之間,磁場方向與陰極板垂直,當陽極加上適當高壓(對陰極為正電位)時,在陽極小室內產生放電,這種放電在壓強低于1Pa時發生,放電可維持到很低的壓強。
二、濺射離子泵的抽氣機理

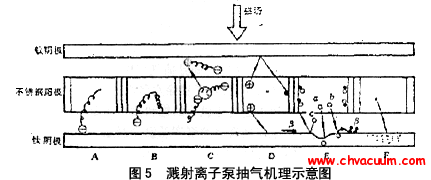

如圖5所示,在每個陽極筒內發生的物理過程,可分解成六個步驟展開說明。
圖5:濺射離子泵抽氣機理示意圖
1、圖中A表示在低壓下,當陰極和陽極間加上高壓時,引起場致發射。
2、圖中B表示在電、磁場作用下電子作螺旋運動。
3、圖中C表示電子與氣體分子碰撞產生正離子和二次電子,引起雪崩效應。
4、圖中D表示正離子轟擊鈦陰極,濺散出鈦原子落在陽極筒上,形成新鮮鈦膜,也有的落在陰板外圍區(β區)。
5、圖中E表示活性氣體與新鮮鈦膜反應形成化合物,化學吸附在陽極筒內壁。隋性氣體被電離,離子在電場作用下轟擊陰極過程中被排出。其排除方式為:(1)離子直接打入陰極表面內或β區(如圖中a);斜射的離子切入陰極表面,離子和鈦一起被掀掉,埋葬在β區(圖中b);(2)離子沒打入陰極內,從陰極得一電子恢復為中性原子或分子,反射到陽極內表面被埋掉(圖中c),這叫“荷能中性粒子反射”。
6、圖中F表示對于氫,由于其質量小,氫離子轟擊鈦板的濺射產額甚低,氫離子 H2+ 或 H+ 打到鈦板上與電子復合變成H原子,然后擴散入鈦的晶格內,形成TiH固溶體而被排出。
常溫下這種固溶體中H2的濃度為0.05%,當溫度高于250oC以上時,便又開始分解放出氫。鈦大量吸氫后。由于放熱反應鈦板溫度上升,達到250oC以后,除重新釋放氫之外并導致鈦板晶格膨脹造成龜裂。
通常需加大鈦板的散熱能力來改善濺射離子泵對氫的排除能力。要提高對氫的抽速,需保持鈦板表面清潔,選用晶格常數較大的β-Ti或鈦合金作為陰極板,或引入與氫可比擬的氬含量。因氬的濺散產額高,可提高對氫的抽速。
